結構簡介：

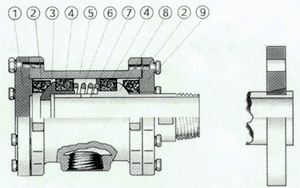

其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（8）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（9）底平面和浸漬石墨球面密封環（2），共同組成密封可靠的動密封磨擦副；球面密封環在其殼體（5）內的環形空間中滑動，加之無油軸承與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（6）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。另外，殼體上采用雙耳支承，使大規格旋轉接頭支承更平穩，密封更穩定。 |
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。
